防爆電氣設備分類
防爆電氣設備分為兩類：
Ⅰ類：煤礦用電設備
Ⅱ類：除煤礦外的其他爆炸性氣體環境用電氣設備
防爆電氣設備的防爆型式及防爆原理
1.隔爆型電氣設備“d”
一種具有隔爆外殼的電氣設備。 隔爆外殼能承受已進入外殼內部的可燃性混合物內部爆炸而不損壞，并且通過外殼上的任何接合面或結構孔不會引燃一種或多種氣體或蒸氣所形成的外部爆炸性環境的電氣設備外殼。
2.增安型電氣設備“e”
一種對在正常運行條件下不會產生電弧、火花的電氣設備采取一些附加措施以提高其安全程度， 防止其內部和外部部件可能出現危險溫度、電弧或火花的電氣設備。
3.本質安全型電氣設備“i”
本質安全通常指某個系統，而不是指某一個設備。人們通常說一個變送器或傳感器是本質安全時，這是一種簡化說法， 實際上本質安全指變送器或傳感器經電纜與關聯設備(安全柵等)組成的本質安全系統。本質安全系統框圖示意如下：
本質安全電路
本質安全電路指在規定條件(包括正常工作和規定的條件)下產生的任何火花或任何熱效應均不能點燃規定的爆炸性氣體環境的電路。
本質安全設備
本質安全設備指在其內部的所有電路都是本質安全電路的電氣設備。
關聯設備
關聯設備指內部裝有本質安全電路和非本質安全電路，且結構使非本質安全電路不能對本質安全電路產生不利影響的電氣設備。關聯設備在危險場所安裝使用時，應加其他形式防爆外殼保護，例如隔爆型、正壓型等;在安全場所安裝使用時，其外殼可選用一般型。在本質安全系統中與本質安全設備有電氣連接，接口部分有限壓，限流環節(限制能量)的電氣設備可認為是關聯電氣設備，如齊納安全柵、隔離式安全柵、本質安全電源、光電隔離接口電器等。
4.正壓型電氣設備“p”
一種通過保持內部保護氣體的壓力高于周圍爆炸性環境壓力的措施來達到安全的電氣設備。
5.澆封型電氣設備“m”
整臺設備或其中部分澆封在澆封劑中，在正常運行和認可的過載或認可的故障下均不能點燃周圍的爆炸性混合物的電氣設備。
防爆標志舉例
如電氣設備為I類隔爆型，標志為ExdI。
如電氣設備為IⅡB類隔爆型溫度組別為T4組，標志為Exd ⅡBT4。
如電氣設備為IⅡ類增安型溫度組別為T2組，標志為Exe ⅡT2。
如電氣設備為IⅡA類本質安全型ia等級T5組的，標志為Exia ⅡAT5。如電氣設備為IⅡC類本質安全型ib等級T5組的關聯設備，標志為Ex(ib)ⅡCT5。
如電氣設備為Ⅱ類澆封型T4組，標志為Exm ⅡT4。
如電氣設備采用一種以上的復合類型，則先標出主體防爆型式，后標出其他防爆型式，如主體采用增安型內裝IⅡC類防爆部件，溫度組別為T4，標志為Exed II CT4。
如主體為正壓型，包含類T4組隔爆型，本質安全型ib級，澆封型部件，溫度組別為T4組，標志為Expdibm IIBT4。
電氣設備，按其場所適用的爆炸性氣體混合物的試驗安全間隙或點燃電流比。分為IIA、IIB、IIC三類；并按其表面溫度分為T1-T6六組。
爆炸性氣體混合物，按其試驗安全間隙（MESG）或點燃電流比（MIC）分級，見表1。
爆炸性氣體混合物按引燃溫度分組，見表2。
表1
|
類別 |
試驗安全間隙（MESG）(mm) |
點燃流比（MIC） |
|
IIA |
>0.9 |
>0.8 |
|
IIB |
0.5≤MESG≤0.9 |
0.45≤MESG≤0.8 |
|
IIC |
<0.5 |
<0.45 |
|
電氣設備的溫度組別 |
氣體或蒸氣的引燃溫度t(℃) |
電氣設備最高表面溫度t(℃) |
電氣設備的溫度組別 |
電氣設備的引燃溫度t(℃) |
電氣設備最高表面溫度t(℃) |
|
T1 |
>450 |
450 |
T4 |
>135 |
135 |
|
T2 |
>300 |
300 |
T5 |
>100 |
100 |
|
T3 |
>200 |
200 |
T6 |
>85 |
85 |

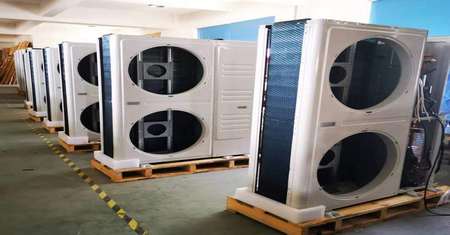

鑫倫華防爆電氣設備是一家集科研、生產與經營為一體的防爆電氣技術企業。主營產品：防爆空調，防爆配電箱，防爆控制柜，防爆正壓柜，防爆暖風機，防爆除濕機，防爆接線箱，防爆電氣柜，防爆變頻柜，防爆操作柱！我們可以根據客戶自身需求定制防爆電器。歡迎新老客戶來電垂詢！
